荣达信®RJ90高强环氧砂浆（水性高韧型）
——兼具高韧性、高粘接的特性
RJ90高强环氧砂浆是一种用于混凝土缺损修补和加固施工的专用材料。具有高韧性，高粘接力，良好的防腐和耐久性。采用改性环氧改性配制。
一、应用范围

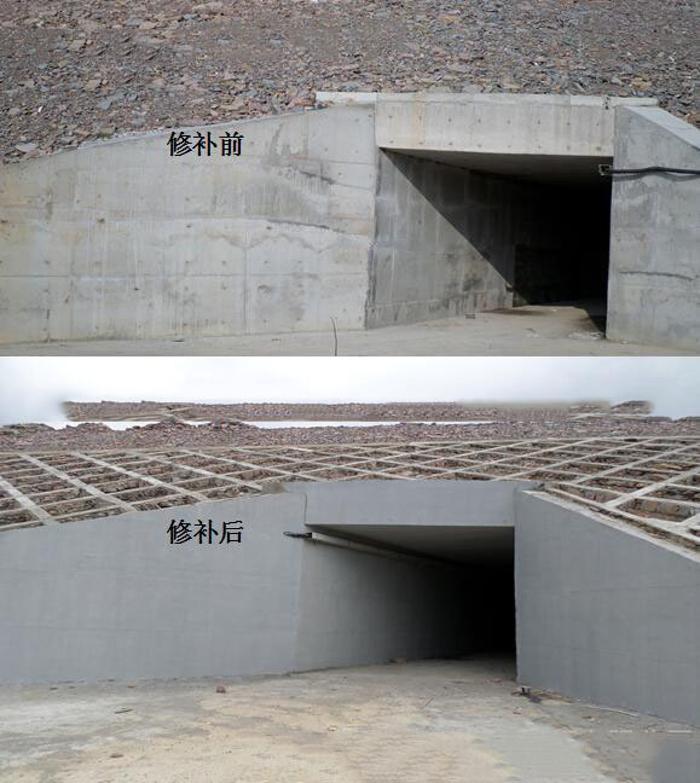

混凝土结构缺损、蜂窝、麻面的修补与加固；
水工建筑物过流面的抗冲磨损、抗气蚀与抗冻融破坏后的修复与保护；
化工厂、码头等混凝土或金属构件抗酸碱盐腐蚀的防护与修补；
公路、桥梁等主要受力构件的修补与加强；
机场跑道、车间等工程部位的抗磨损防护与修补；
混凝土管道表面缺陷和连接处的快速封闭粘结；
预制构件装配缝隙的灌注修补。
二、特点
抗冲击，耐振动，韧性好；
对旧混凝土基层有良好的粘结力；
可潮湿基层粘接，****。
三、性能指标
编号 | 项目 | 技术指标 | |
1 | 拉伸强度（MPa） | ≥10 | |
2 | 延伸率（%） | ≥20 | |
3 | 与砼正拉粘结强度（MPa） | ≥2.5 | |
4 | 抗压强度（MPa） | 7d≥50 | 28d≥65 |
5 | 可操作时间（20℃），min | ≤30 | |
6 | 初凝时间（20℃），h | ≤12 | |
7 | 抗折强度（MPa） | ≥14 | |
四、使用方法
1、基层要求及处理
打磨去除混凝土基层表面的疏松层，露出坚实骨料，彻底扫净表面浮灰，基层要求坚固，干燥；无贯通宽裂缝。
2、材料配制
RJ90胶液配比：RJ90甲组份 ：RJ90乙组份=3：1（重量比）；
RJ90砂浆配比：RJ90甲组份 ：RJ90乙组份：RJ90粉料=3：1：4~6（重量比），根据气温、立面或平面施工调整Z90粉料用量；
甲、乙组份取料容器分开使用，每次配料不宜过多，随配随用，30分钟内用完。
3、施工
涂刷界面剂：将界面剂搅拌均匀，采取滚涂或刷涂的方法，在处理好的基层上涂刷均匀，厚薄一致，确保完全涂满基层。间隔0.5~4小时（根据气温初凝后）可以进行下道工序；
压抹砂浆：在胶液涂刷后表面变粘（ 手触胶液有拉丝现象）后, 立即压抹配制好的RJ90砂浆，同时压实收光；
养护：干燥养护7天，可使用。
五．用量、包装及储存
用量：6kg/m2左右（以结合层厚度4mm计）；
包装：RJ90甲组20kg/桶，RJ90乙组20kg/桶，RJ90粉料25kg/袋；
贮存：贮存于5℃以上干燥阴凉处，保质期未开封为12个月。
六．注意事项
现场使用时，严禁在RJ90中掺入任何外加剂、外掺剂。不得与其他厂家生产的材料混用，以确保工程质量；
使用后立即用酒精清洗工具，固化后的材料只能用机械方法清除。
