❖聚合物改性水泥砂浆​

聚合物改性水泥砂浆

聚合物改性水泥砂浆（PCM）是一种很有发展前途的新型材料，它克服了聚合物浸渍砂浆工艺复杂和聚合物砂浆中聚合物用量大、成本高的缺点。文中介绍了该材料的性能、结构形成过程、聚合物与水泥的相互作用机理、存在的问题和发展趋势。

  聚合物胶液加入水泥砂浆中后，随着水泥化吸收水分，失水后的聚合物颗粒逐渐聚集形成三维空中连续的网状聚合物膜结构。这种膜粘附于水泥水化产物，骨料表面，水泥石也穿过聚合物网孔形成了空间连续的 网状结构，两种网状结构互相穿透交结缠绕在一起，形成连续致密的基体结构。这种结构提高了界面过渡区的致密程度，改善了骨料与水泥水化产物的粘结，所以提高了水泥砂浆的强度。

    这种结构中聚合物网膜结构穿透过水泥石中的气孔、裂隙，减少并穿梭连接，形成一个具有弹性的“铰”的结构，即分散了应力集中，又增加了抵抗变形能力。即使在应力作用下产生裂隙，由于聚合物横跨裂纹而抑制裂纹的发展，因而提高了硬化体的断裂韧性、变形性和抗裂性。

这种结构中聚合物填充、连接了水泥石中的孔洞、裂隙、减少了硬化体中孔隙率，从而提高了硬化体的抗渗性、抗冻性、耐水性、耐温性和耐腐蚀性等。

    这种结构不是物理的吸附、粘结，而且存在着化学键形式的化学作用。聚合物颗粒与水泥水化产物之间发生离子键型的化学结合，这种结合会影响聚合物成膜和水泥水化进程。聚合物颗粒与水泥水化产物之间还可能存在氢键、范德华力的相互作用。这些化学键的作用， 对硬化体结构会产生有利的影响。

    在聚合物掺量变化时，聚合物改性水泥砂浆表现不同的性能。当聚合物掺量大低时，聚合物对水泥砂浆只起到塑化作用，而增强不明显。当聚合物掺量适中时，既增加了抗变形能力，增加了拉伸强度及粘结强度，又提高了抗渗性，表现良好的抗裂性。当聚合物掺量过大时，聚合物在水泥砂浆中占主导地，使水泥砂石连续相发生是中断，聚合物膜因收缩过快而开裂。形成弱于水泥石的夹杂物，*终导致强度下降。

聚合物改性水泥砂浆又名[改性环氧聚合物砂浆]是以改性环氧乳液为主剂,配以促进剂等一系列助剂,经混合固化后形成一种**度,高粘结力的固结体,具有**的**度,高粘接力,韧性好,抗冲击,耐久性,抗渗,抗冻,耐盐,耐碱,耐酸防腐蚀性能及特点。

二,产品用途：

聚合物改性水泥砂浆是一种用于严酷环境的混凝土修补和加固施工的**材料。适用于水工建筑抗冲磨损,抗气蚀,抗冻融环境下的混凝土修复；电厂,化工厂,码头,桥梁,涵洞,机场跑道等混凝土蜂窝麻面漏筋等缺陷修补加固。

聚合物改性水泥砂浆主要分为：水乳型与纯油性两种,所以在您选购时请详细说明用途以及要求,我们帮你推荐一一个产品。

三,技术参数：

聚合物改性水泥砂浆技术参数:

聚合物改性水泥砂浆技术参数：

聚合物改性水泥砂浆耐酸碱性能

四,产品优点

1,化学性能稳定,耐腐耐候性好。

2,固结体具有高粘结力,高抗压强度且不受结构形状限制。

3,具有补强,加固的作用。

4,具有抗渗,抗冻,耐盐,耐碱,耐弱酸腐蚀的性能,并与多种材料的粘结力很强。

5,热膨胀系数与混凝土接近,故不易从这些被粘结的基材上脱开,耐久性好。

五,使用方法：

1,基层要求及处理

打磨去除混凝土基层表面的疏松层,露出坚实骨料,**扫净表面浮灰,基层要求坚固,干燥；无贯通宽裂缝。

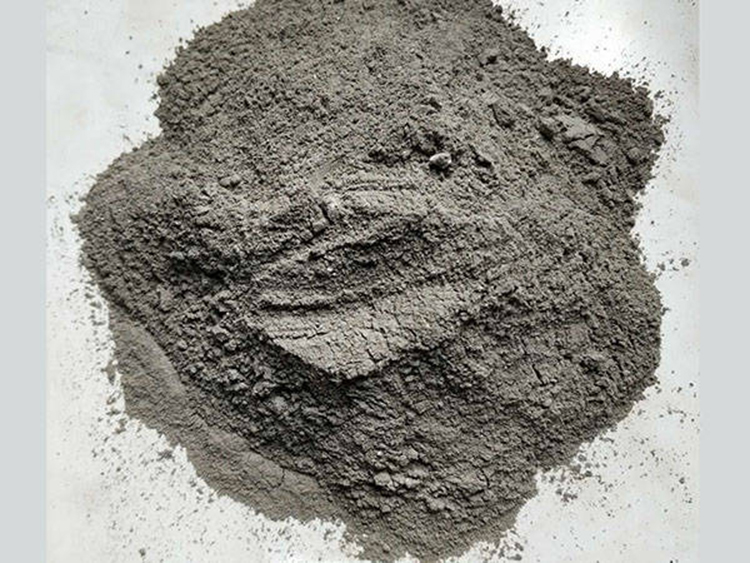

2,材料配制

胶液配比：甲组份 ：乙组份：粉料组份=1：3：16（重量比）；

甲,乙组份取料容器分开使用,每次配料不宜过多,随配随用,40分钟内用完。

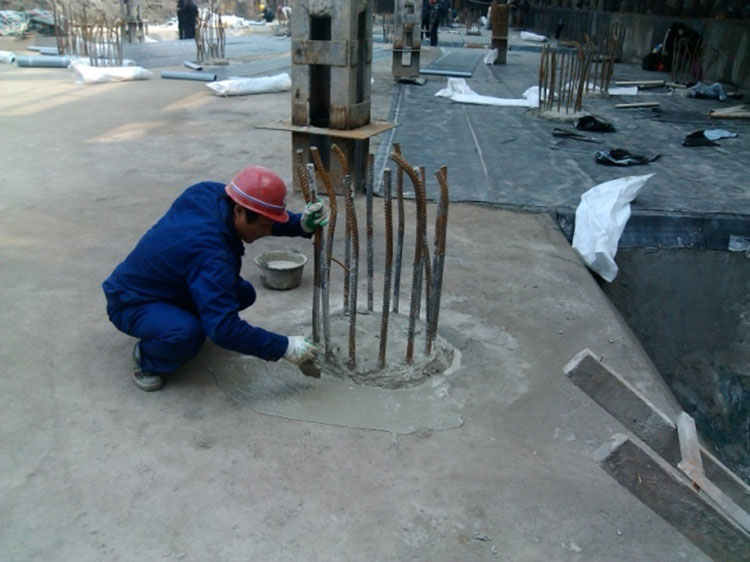

3,施工

涂刷胶液：将配制好的胶液搅拌均匀,采取辊涂或刷涂的方法,在处理好的基层上涂刷均匀,厚薄一致,确保完全涂满基层。间隔0.5~4小时（根据气温初凝后）可以进行下道工序；

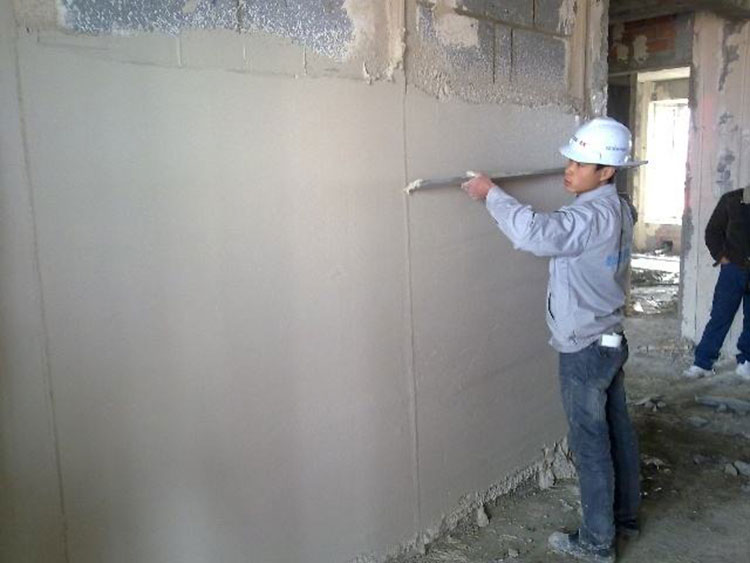

压抹砂浆：在胶液涂刷后表面变粘（ 手触胶液有拉丝现象）后, 立即压抹配制好的砂浆,同时压实收光；

养护：干燥养护7天,可使用。

六,包装及储存：

包装：20KG/桶

贮存：贮存于5℃以上干燥阴凉处,保质期未开封为12个月。
