丙乳砂浆本品采用有机高分子改性合成胶粉、多种助剂与硬质干粉料按照一定的比例配制而成。具有和易性好、对旧混凝土基层有良好的适应性，粘结力强，抗渗性好，且对钢筋具有保护性能。
1.具有抗渗、抗冻、耐盐、耐碱、耐弱酸腐蚀的性能，并与多种材料的粘结力很强。
2.热膨胀系数与混凝土接近，故不易从这些被粘结的基材上脱开，耐久性好。
3.可在潮湿基材表面施工，不需干燥，可在潮湿环境或水下硬化。
丙乳砂浆用于建筑工程中的修补材料主要有水泥基和树脂基两种。由于树脂基修补材料常用的主要是环氧树脂砂浆，该材料虽具有强度高、强度增长快、能抵抗多种化学物质的侵蚀等优点，但材料的力学性能与基底混凝土不相一致，存在如其膨胀系数大于基底混凝土而开裂脱落、不适合潮湿面粘结、不耐大气老化等缺点，且施工环境要求比较高，成本比较大；而水泥基修补材料（分普通水泥砂浆和聚合物水泥砂浆）弥补了该项缺陷，但普通水泥砂浆在与老混凝土表面粘结、本身抗裂和密封等性能不如聚合物（丙乳）水泥砂浆，丙乳砂浆与传统环氧树脂砂浆相比，不仅成本低，而且施工与普通水泥砂浆相似，可人工涂抹，施工工艺简单，易操作和控制施工质量，并适合潮湿面粘结，与基础混凝土温度适应性好，使用寿命同普通水泥砂浆，克服了环氧树脂砂浆常因其膨胀系数大于基底混凝土而开裂、鼓包与脱落等缺点。
丙乳砂浆·施工：

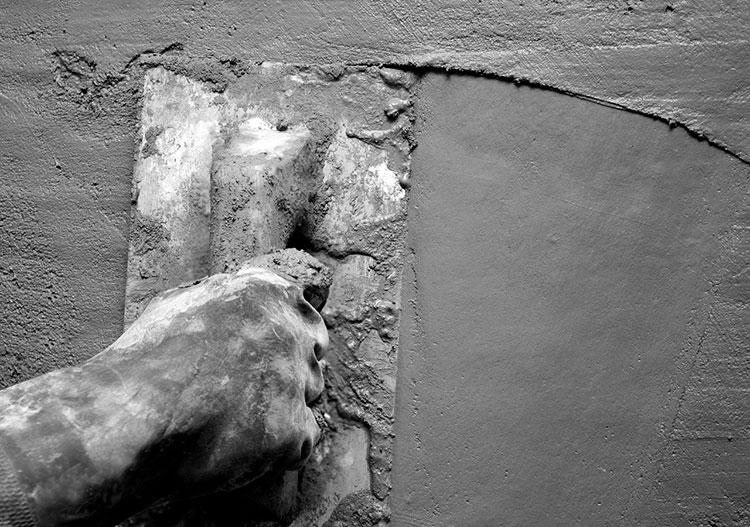

1.用抹刀将配制好的胶泥涂抹在被修补部位，涂抹时要边压实边抹光，完工3~14天后即可投入使用施工温度宜在5℃以上，不宜在雨天、冰冻时施工。
2、可以采用机械搅拌或人工拌和，配制好的胶浆应在2-3h内用完。
施工与养护：
1、用丙乳砂浆作整体面层时，厚度不应小于3mm。当一次施工面积大时，应留施工缝或分片错开施工。每块面积不宜超过10-15㎡,可视现场环境而定。补缝或分片错开施工的间隙时间不应少于24h。

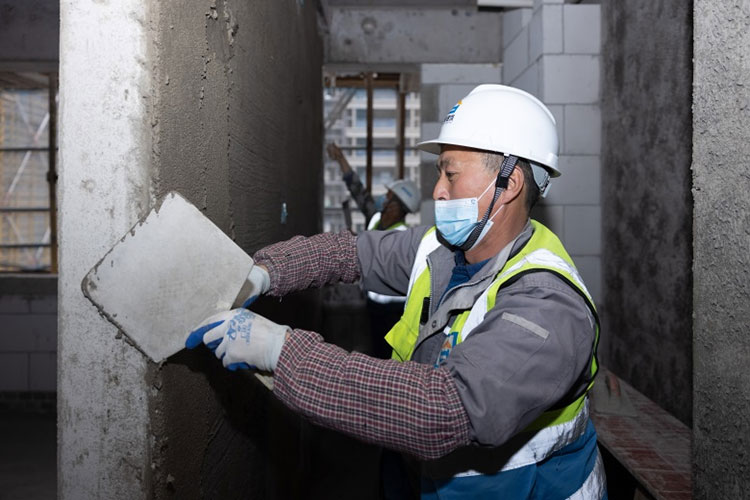

2、在混凝土或砖石结构的立面和钢结构的表面上做整体面层时，应分两次进行，每次的间隔不应少于24h。当进行后一次抹面时，应一次抹平，不得反复抹压。
注意事项
1、本产品施工的环境温度为10-30℃，不应低于5℃，原材料不得受潮、雨淋、日晒和杂物污染。
2、本产品不宜在雨天、冰冻时施工。如在冬季施工，则应采取必要的防冻措施。本产品应随拌随用，不可一次拌料过多，且每次拌料宜在2-3h内用完。
