砼盾01+高分子快速路面修补料兼具高韧性、高粘接的特性、强度高，该产品是一种既具有高分子材料的粘结性，又具有无机材料耐久性的新型混凝土缺陷修复、修补材料；抗压强度高，固化迅速，粘接性能好； 有很好的保水性能和抗裂性、高耐碱性、耐紫外线；操作简便，可潮湿基层施工，健康环保。使施工步骤变得简单、方便，耐久性与混凝土同步，缩短工期，可确保经济性。
一、典型用途
砼盾01+高分子快速修补料主要适用于混凝土结构的空洞、蜂窝、破损、剥落、露筋等表面损伤部分的修复、修补，以回复混凝土结构良好的使用性能。该产品因加有多种高分子聚合物改性剂、胶粉及其他添加成分。因此具有良好的施工和易性、粘结性、抗渗性、抗剥落性、抗冻融性、抗碳化性、抗裂性、钢筋阻锈性能并具有高强度等性能。

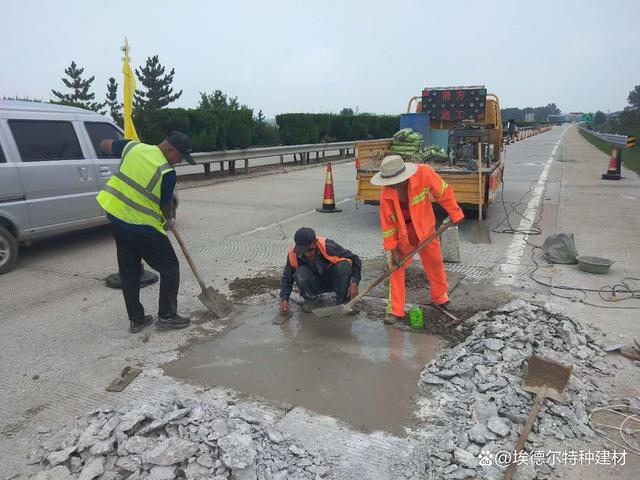

砼盾路面修补料
二、施工特点
1、施工方便：具有良好的施工和易性能。施工时无需振捣，在现场加水搅拌即可使用；
2、早强、高强：1天抗压强度可达20Mpa，能*大限度地加快工程进度；
3、粘接性能好：如使用混凝土界面处理剂，可*大程度保证快速修补料与修补基层间的紧密粘接；
4、耐久性强：50次冻融循环后强度无明显变化，在机油中浸泡30天后强度提高。
三、施工流程
1.基层的处理 ； 清除修补基层面松散、脱皮、低强度的混凝土至混凝土至坚硬层，用高压风枪将基层吹干净，不得留有浮灰，以免影响强度、大面积修补建议采用抛丸、凿毛等工艺处理。
2.计算材料用量 测量基层体积（面积+厚度），计算地面修补砂浆材料用量
3.搅拌机搅拌：将地面修补砂浆粉料倒入搅拌机，加水搅拌，直至混合料均匀、有良好的流动，时间控制在90秒至120秒。
4.将粉料：水按质量比100：14-16称取放置。将实际用量90％的水倒入粉料中搅拌均匀，再将剩余的10％水逐渐倒入并搅拌无结块，配好的浆料应保证在30分钟内用完。
5.施工：混凝土基层表面先将水和界面剂1：1稀释均匀搅拌，刷在混凝土上，待干了之后，再刷一层界面剂（不稀释）均匀涂刷一遍，地面修补砂浆一次施工面积不宜过大，应分条分块错开。每块面积不宜大于10平米，错开施工的间隔不应小于12小时。分层施工时，留缝位置应互相错开。

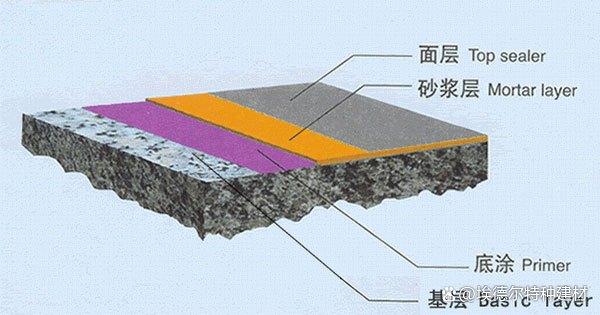

快速修补料施工示意图
四、注意事项
1、人工搅拌时控制干料搅拌质量：磷质高聚物复合材料A、B料混合搅拌须充分，颜色须均匀一致。
2、关于加水：加水量为磷质高聚物复合材料重量的14-16%，请严格按比例加水。通常需要搅拌一定的时间才能使材料获得良好的流动性和粘性，流动性和黏性会随着搅拌时间的增加而增加。在实际施工中，如果采用人工搅拌，可适当增加用水量减少搅拌难度，但一般情况下不要超过16%。
3、机械搅拌：如果一次搅拌总量超过150公斤，建议使用机械搅拌，可采用350型（或更小的）立式搅拌机搅拌。机械搅拌可以获得更稳定的质量。
4、大体积混凝土施工：由于快速修补料初凝时间较短（一般为15分钟），对大体积施工有很高的要求。但是，只要合理安排，精心组织，材料也可以满足大体积混凝土施工。
5、气泡：磷质高聚物复合材料在初凝前不断有气泡冒向表面，这是材料的特性之一，属于正常现场，少量的气泡一般不会影响材料的性能。在初凝前不断用抹子做面可以有效地减少表面气孔数量。
6、修补面坡度控制：由于材料有较大的流动性，具有自流平特性，所以要通过不断做面直到初凝来控制修补面的坡度。
