目前市场上有2类都称为改性环氧聚合物砂浆的材料（或称：环氧乳液砂浆）
1、单组份环氧乳液+水泥砂浆
2、环氧乳液+配套固化剂+水泥砂浆
两者区别在于：
1）单组份环氧乳液砂浆中的环氧成份在水泥砂浆凝固后起到如同苯丙乳液在水泥砂浆中类似的作用，即热固性树脂的作用。
2）环氧乳液+配套固化剂，在水泥砂浆凝固的过程中发生反应
理论上的效果差别：
1）粘附力 单组份的明显低
2）聚合物砂浆强度 单组份的低
实际应用问题：
1）某些厂家会混淆2种产品
2）对于环氧乳液+配套固化剂+水泥砂浆类产品，环氧乳液与配套固化剂与水泥砂浆的匹配性要求很高，配方不对很容易造成凝固后开裂、强度降低。
一、优点
·和易性好粘结力强，对旧混凝土基层有良好的适应性
·抗渗性好，且对钢筋具有保护性能
·可潮湿基层施工
防腐蚀耐酸碱
二.技术参数
项目 | 性能指标 | 检测结果 | |
粘结强度 （Mpa） | 7d | ------ | 2.35 Mpa |
(7+7d)耐水 | ------ | 2.02 Mpa | |
28d | ≥2.5Mpa | 2.76 Mpa | |
抗压强度 （Mpa） | 7d | ------ | 30.00 Mpa |
28d | ≥55 Mpa | 57 Mpa | |
抗折强度（Mpa） | 28d | ≥12 Mpa | 13 Mpa |
注：试块分别在PH=2的硫酸溶液、2%盐酸溶液、10%氢氧化钠溶液以及氧化钠饱和溶液中浸泡一年，无脱落、渗漏现象。
三.改性环氧聚合物砂浆用途
·楼板、面板及露天薄板结构的修复。
·混凝土蜂窝、孔洞等缺陷的修补，以及有抗腐蚀要求的地下管道、电厂晾水塔、烟囱、化工厂构筑物以及各种有腐蚀性气体的厂房建筑物的维修。
·用作“公路、桥梁修补找平加固”、“钢丝绳聚合物砂浆加固方法”使用的改性环氧聚合物砂浆。
四.施工
【1】基层处理：
1.除去表面浮灰，剔除疏松部分，不得有明水或大量油污堆积。如基层起砂或强度较低，先进行基层增硬处理。
2.当一次施工面积大时，应留施工缝或分片错开施工。每块面积不宜超过10~15m2,可视现场环境而定。补缝或分片错开施工的间隙时间不应少于24h。
3.施工温度宜在5℃以上，不宜在雨天、冰冻时施工。
【2】材料制备：
使用前先将A料摇匀，然后按A料：B料=1:4的配合比例混合并充分搅拌成均匀的胶浆状即可使用。参考用量2000kg/m3，配好的料宜在1~2小时内用完。
【3】缺损部位局部修补：
根据工程施工要求，用抹刀将配制好的胶泥涂抹在被修补部位，涂抹时要边压实边抹光，完工7天后即可投入使用。

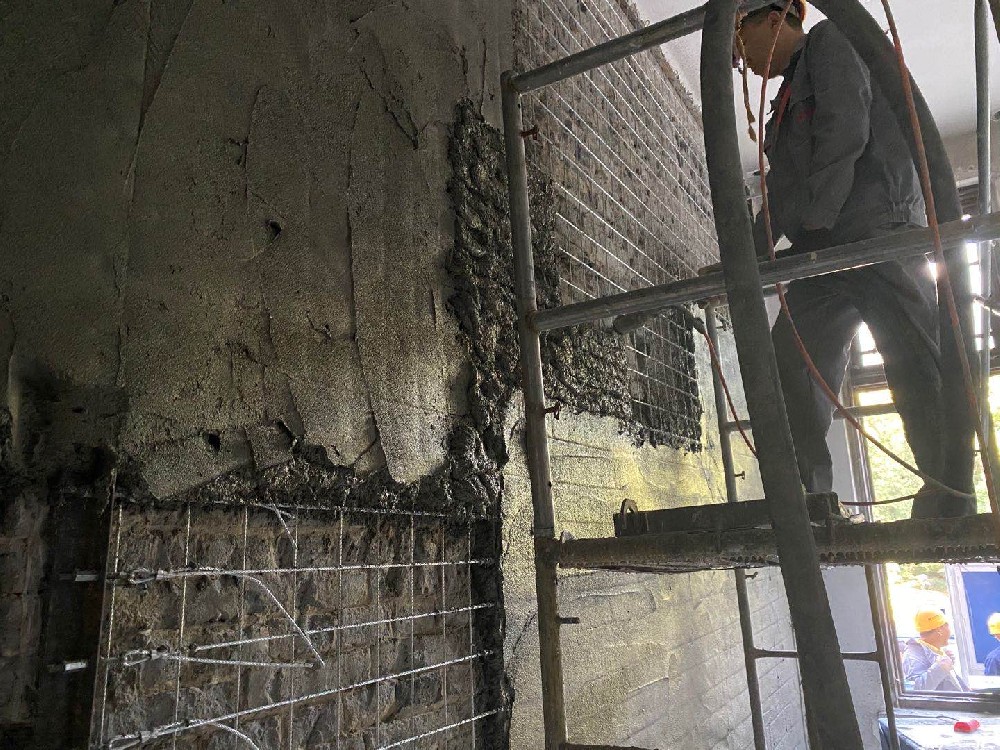

【4】大面积整体面层抹灰施工：
用作整体面层时，厚度不应小于3mm，在混凝土或砖石结构的立面和钢结构的表面上做整体面层时，应分两次进行，每次的间隔不应少于24h。当进行*后一次抹面时，应一次抹平，不得反复抹压。
【5】地面提高耐磨性处理施工：
将搅拌好的胶浆涂刮在待修复处理的地面上，厚度以不低于3mm为宜。施工后不需养护，2~3天可以上人，7天后可以上重载物。
五.包装储存
A料： 20公斤/桶，储存在0℃以上干燥通风处，避免曝晒、受冻，保质期为6个月；
B料：50公斤/袋，避免雨林、受潮，保质期为6个月。
