丙乳砂浆是丙烯酸脂共聚乳液水泥砂浆的简称，属于高分子聚合物乳液改性水泥砂浆。在原材料进行选用时，水泥宜采用不低于32.5R级的普通硅酸盐水泥；砂子选用细度模数1.6，粒径小于2.5mm的过筛细砂即可；聚合物丙乳的固体含量为39～48%，砂浆用水总量应考虑丙乳中的含水量。

丙乳砂浆配合：灰砂比1：1～1：2；灰乳比1：0.15～1：0.3；水灰比40%左右。建议混凝土建筑物表面剥蚀、水质侵蚀、钢筋锈蚀修补采用下限配合比；有防渗要求的裂缝、冲磨、空蚀等修补采用上限配合比。施工前应根据现场水泥和砂子及施工和易性要求通过试拌确定水灰比，丙乳砂浆应尽量选用小水灰比。

丙烯酸酯共聚乳液水泥砂浆调整后配合比（重量比）

材　料　名　称 丙乳砂浆

丙烯酸酯共聚乳液混合液 16.7

不低于32.5R级的普通硅酸盐水泥 100

砂 167

水 50

备注：拌制的丙乳砂浆终凝时间约为4小时。

打底和*后刷面层采用的丙乳净浆配和比为1kg丙乳加2kg水泥搅拌成浆。

应用领域

1. 使用于工业和民用建筑内外墙，外墙，混凝土，地下室，水池，水塔，异性屋面，隧道，厕浴间，大坝等部分的防水，防腐，防渗，防潮及渗漏修复工程。

2，人防，地下工程及水利电工程的防水，防腐，粘结补强和加固处理及防水防腐衬砌。

3，地下室的内外墙，厕浴间，大坝的防渗面板，渠道，渡槽，桥面，地面游泳池，交货池，化工耐腐蚀，耐酸碱的仓储等。

4.也可用于混凝土蓄水池的防水，抗渗防腐。另外在碱厂的结晶和母液清池，蒸馏塔内壁采用该产品防腐防水效果极佳。可在潮湿面进行施工，这是国内一般溶剂防水防腐材料难以奏效的。施工可采用搅拌混凝土内施工，由于物体对施工基面产生冲击力，增加了涂层对混凝土的粘接力，同时由于丙乳防水防腐材料材料充填了砂浆中的孔隙和细微裂缝，使涂层肯有良好的抗渗性能。粘结力比普通水泥砂浆高3一4倍，抗折强度比普通水泥砂浆高3倍以上，所以该砂浆抗裂性能更好。可在迎水面，背水面，坡面，异行面防水防腐防潮。粘接力强，不会产生空鼓，抗裂，窜水等现像，

丙乳防水防腐材料既可用于防水防腐，也可用堵漏，修补。可无找平层，保护层，一日内能完工。工期短，综合造价低。可在潮湿或干燥基面上施工，但基层不能有流水或积水。阳离子氯丁胶乳具有氯丁橡胶的通性，力学性能优良，耐日光，臭氧及大气，和海水老化，耐油酯，酸，碱及其它化学药品腐蚀，耐热，不延烧，能自熄，抗变形，抗震动，耐磨，气密性和抗水性好，总粘合力大。**，无害，可用于饮水池施工使用，施工安全，简单。

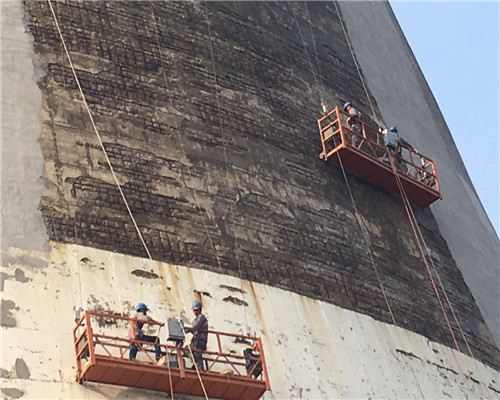

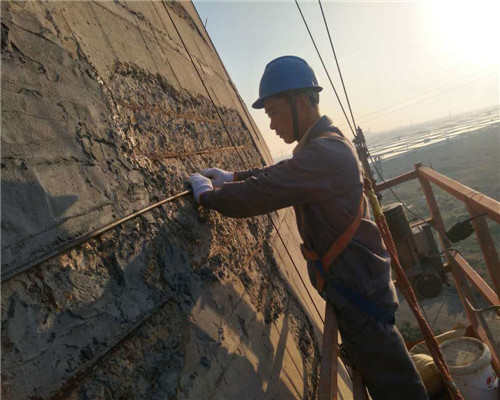

施工方法

A,普硅水泥;砂;胶乳=1;2;0，35搅拌均匀，用橡胶刮板或木抹子刮抹两遍即可。

B,或普硅水泥;胶乳=1;0，35搅拌均匀成腻子状刮抹三遍也可。

C,砂子要求干净中砂，水泥*好使用普通硅酸盐水泥 。墙面厚度10毫米，地面厚度15毫米，用量1.5-3公斤每平方米。养护条件同与普通水泥砂浆或混凝土.

注意要点

丙乳砂浆拌制时，先将水泥和砂子拌均匀，再加入经试拌确定的水量及丙乳，充分拌和均匀，材料必须称量正确，尤其是水和丙乳，拌和过程中不能随意扩大水灰比。

每次拌制的丙乳砂浆，要求能在30~45分钟内使用完，不宜一次拌和过多数量，一次拌和量以控制在10kg水泥为宜(人工抹压施工)。

为保证质量应先用丙乳净浆打底，然后分层抹压丙乳砂浆，每层厚度控制在5mm左右。

产品特色

丙乳砂浆与普通砂浆相比，具有极限拉伸率提高1~3倍，抗拉强度提高1.35~1.5倍，抗拉弹模降低，收缩小，抗裂性显著提高，与混凝土面、老砂浆及钢板粘结强度提高4倍以上，2天吸水率降低10倍，抗渗性提高1.5倍，抗氯离子渗透能力提高8倍以上等优异性能，使用寿命基本相同，且具有基本**、施工方便、成本低，以及密封作用，能够达到防止老混凝土进一防水堵漏步碳化，延缓钢筋锈蚀速度，抵抗剥蚀破坏的目的。

外观

淡绿色液体，微稠微粘
