丙乳砂浆原材料和配合比选用

丙乳砂浆是丙烯酸脂共聚乳液水泥砂浆的简称，属于高分子聚合物乳液改性水泥砂浆。在原材料进行选用时，水泥宜采用不低于32.5R级的普通硅酸盐水泥；砂子选用细度模数1.6，粒径小于2.5mm的过筛细砂即可；聚合物丙乳的固体含量为39～48%，砂浆用水总量应考虑丙乳中的含水量。

丙乳砂浆配合：灰砂比1：1～1：2；灰乳比1：0.15～1：0.3；水灰比40%左右。建议混凝土建筑物表面剥蚀、水质侵蚀、钢筋锈蚀修补采用下限配合比；有防渗要求的裂缝、冲磨、空蚀等修补采用上限配合比。施工前应根据现场水泥和砂子及施工和易性要求通过试拌确定水灰比，丙乳砂浆应尽量选用小水灰比。
水泥宜采用32.5R以上级普通硅酸盐水泥；砂子为粒径小于2.5mm的当地河砂，砂子的细度模数1.6，为细砂，要求采用过筛；聚合物丙乳的固体含量为39~48%，砂浆用水总量应考虑丙乳中的含水量。

丙乳砂浆配合：灰砂比1：1~1：2；灰乳比1：0.15~1：0.3；水灰比40%左右。建议水工混凝土建筑物表面剥蚀、水质侵蚀、钢筋锈蚀修补采用下限配合比；有防渗要求的裂缝、冲磨、空蚀等修补采用上限配合比。施工前应根据现场水泥和砂子及施工和易性要求通过试拌确定水灰比，丙乳砂浆应尽量选用小水灰比。

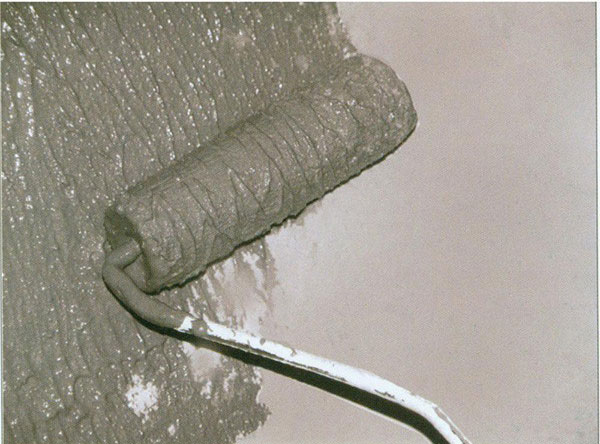

备注：拌制的丙乳砂浆终凝时间约为4小时。打底和*后刷面层采用的丙乳净浆配和比为1kg丙乳加2kg水泥搅拌成浆。

丙乳砂浆具有优异的粘结、抗裂、防水、防氯离子渗透、耐磨、耐老化等性能，适用于水利、公里、工业及民用建筑等钢筋混凝土结构的防渗、防腐护面和修补工程。环氧树脂砂浆耐冲击、耐重压、机械性能佳、耐磨、硬度好等性能，是解决重型机械制造企业厂房、工业及商业仓库、地下停车场等地面保护问题的地坪系统。
