（丙乳砂浆）修补加固防腐蚀原理和方案
丙乳砂浆防腐蚀原理
普通水泥砂浆断面上有许多纵横交错的微裂纹、缝多而宽。在沙子周围断断续续宽约1微米的裂缝。这些裂缝的存在降低了砂浆的抗拉、粘结能力。由于普通水泥砂浆水泥水化产生的凝胶体在硬化时体积收缩、砂浆失水收缩，因而在水泥砂浆内就会产生结构应力而出现微裂缝。当微裂缝受到结构应力或温度应力时，裂缝就要扩展与其他裂缝相互贯通，同时水泥浆与沙子界面的粘结力*弱，容易在界面形成裂缝。另外水泥用水量，砂浆内空隙率大，与外界连结的空隙也多，故抗渗能力也差。
而丙乳砂浆在水泥水化的同时聚合物乳液失水形成聚合物膜，与水泥浆互为连结相，水泥浆体中的聚合物膜弹性模量低，使水泥砂浆中的内应力状态得到改善，它可以承受变形而使水泥面应力减小，这样产生裂缝的可能性小，同时聚合物纤维越过裂缝，起到了架桥和填充作用，限制了裂缝的蔓延，这样微裂缝在聚合物较多的地方消失。同时丙乳砂浆用水量大幅度减少，它的空隙就少，聚合物填充水泥浆的空隙，切断了孔隙与外界的通道，起到了密封作用。
因此，丙乳砂浆对现状防腐的原理是丙乳的加入不仅显著减少了用水量，而且改变了硬化水泥砂浆的物理结构及结构的内应力，致使微裂缝大大减少，因而丙乳砂浆抗裂性、粘结强度及抗渗、抗碳化、抗氯离子渗透能力均得到极大改善与提高。
丙乳砂浆修补加固方案：
对锈蚀剥落严重的立柱和横梁先用丙乳净浆对钢筋防腐处理再使管架加粗至30-40CM，然后再用丙乳砂浆抹面2CM厚。
对锈蚀较轻的支架用丙乳净浆先对钢筋进行防腐处理再直接用丙乳砂浆抹面2CM
丙乳砂浆施工工艺要点
基底处理：这是施工的关键工序之一，要求彻底清除原混凝土表面疏松层、油污、灰尘，使基底露出坚硬的混凝土表面，然后用高压水冲洗干净；
对所有露出的钢筋除锈处理，涂刷丙乳净浆进行防腐；
对破坏深度大于1.5CM的部位先用丙乳砂浆找平，为使丙乳砂浆与基底粘结牢固，需用水将基底湿润并用特定配比的丙乳净浆涂底，涂刷时要求薄而均匀，随涂随抹砂浆，表面须拉毛，养护一定时间。

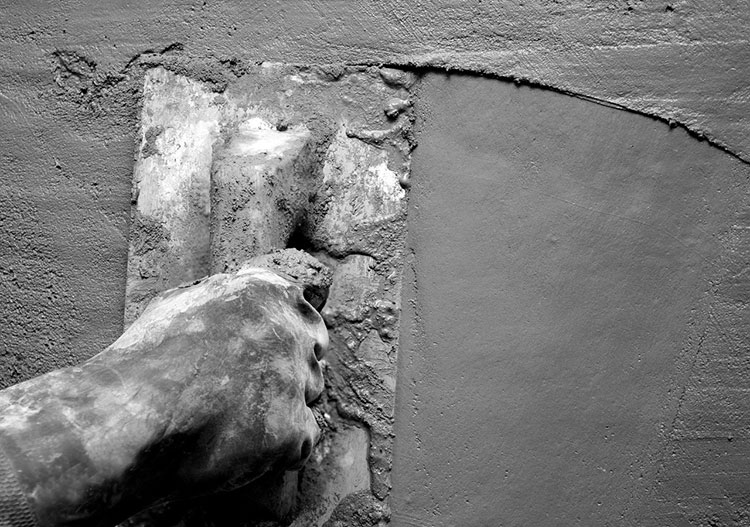

抹面施工，要求抹面平整，一次压实抹平，不易反复压抹，以防表面拉裂，选用技术熟练的抹灰工较为适宜。
粘结面处理：为增加层间的粘结力，防止沿层渗水破坏，在基面与丙乳砂浆或普通砂浆之间都应刷一层特定配比的丙乳净浆，要求随涂随抹，薄而均匀，不漏涂、不流淌。
养护：丙乳砂浆抹面后要及时养护，一般抹面后1-2个小时即开始潮湿养护（**先喷雾养护24小时后喷水养护），7天后涂刷丙乳净浆，再自然养护21天。
施工质量控制及检查
质检人员必须熟悉施工各道工序，按施工技术要求进行严格的质量检查，每道工序经过验收合格后才能进行下道工序施工，严格按施工配合比配料，搅拌，每次丙乳砂浆搅拌量以一袋水泥为限，并在45分钟内用完。对超过使用时间的予以废弃，做好日常施工记录，对施工中出现的问题和处理方法，进行详清的描述。
应避免阳光曝晒，施工温度一般应控制在30℃以下，丙乳净浆和丙乳砂浆的配比要从严控制，专人养护。
丙乳砂浆作为修补防腐材料的应用效果
丙乳砂浆保护层至今仍然安然无恙，技术人员曾经在现场用锤子进行破坏性试验，结果发现该材料完全满足强度要求、粘结要求和现场环境的防腐要求。
使用丙乳砂浆进行管架修补与防腐给南京炼油厂带来了很大的效益。首先丙乳砂浆可以在不停产状况下使用，这样可以减少因停产而造成的不可估量的损失，其次该材料施工方便、快速，4000多个管架仅仅用了一个多月时间修补，再有该材料造价较少，成本仅仅是环氧树脂的三分之一。
结束语
丙乳砂浆作为修补防腐材料可在工程中大面积应用，它完全适用于新、老钢筋混凝土结构。适用于水工、港工建筑物、适用于公路冶金及工业厂房建筑物、适用于大坝桥梁和码头等新老混凝土建筑物的修补。
