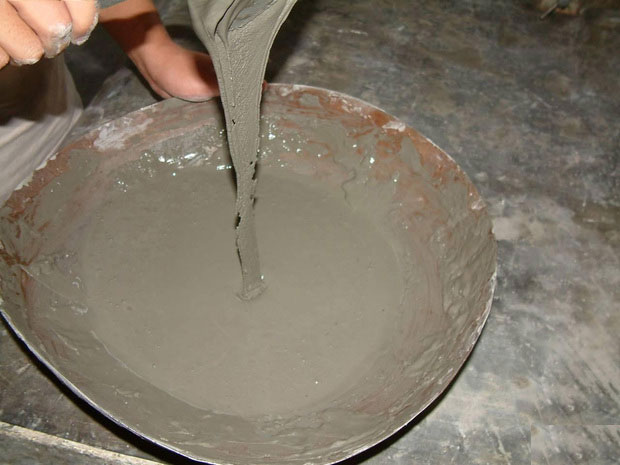

抗氯离子渗透及优良耐碱性能
用PSEM-500 扫描电镜进行能谱分析的结果是:在6%NaCL溶液中浸泡2d，氯离子已完全渗入普通水泥砂浆内部(即渗入深度大于20mm)，而NBS丙乳砂浆的氯离子渗透深度仅为2.25mm。这说明 丙乳砂浆能大大提高抗氯盐渗透能力。
有害物质分析
对新鲜 丙乳砂浆的极化曲线测定结果表明，通电后电位迅速向正方向移动，属钝化曲线。这说明 丙乳砂浆不含促进钢筋锈蚀的有害物质。
抗碳化性能
抗碳化性能的实验结果见表。丙乳砂浆抗碳化能力随聚灰比增加而增加，比普通水泥砂浆大有改善。
丙乳砂浆的碳化深度，单位:mm
快速碳化时间d | 普通水泥砂浆 | 聚灰比5%的NBS丙乳砂浆 | 聚灰比10%的丙乳砂浆 | 聚灰比12%的丙乳砂浆 | ||||
平均值 | *大值 | 平均值 | *大值 | 平均值 | *大值 | 平均值 | *大值 | |
20 | 3.6 | 6.7 | 1.9 | 3.3 | 0.8 | 1.3 | 0 | 0 |
40 | 3.9 | 6.4 | 2.2 | 5.7 | 1.6 | 1.8 | 0.7 | 1.0 |
对 丙乳砂浆试件进行300次快速冻融循环实验表明， 丙乳砂浆具有优良的抗冻性
