改性环氧树脂碳纤维胶^
系列碳纤维胶系甲乙双组分改性环氧类胶粘剂，是粘贴碳纤维片材的专用胶，广泛应用于结构加固。
_、产品特点
♦具有良好的浸润性和渗透性，与碳纤维片材形成复合材料具有极强的力学性能和优良的耐久性能。
♦该胶还具有较好的触变性能和良好的悬挂度，使得垂直面施工时流淌性较小；
♦固化后的胶层物理机械性能和强韧性能优异；
♦抗老化、耐介质（酸、碱、水）性能好；
♦能在室温固化、不含挥发性溶剂'**环保粘结强度高；
♦配胶比例较宽，不同环境温度可适量调整使用方便、便于现场操作。
二、性能指标
Gb50728—2011《工程结构加固材料安全性鉴定技术规范》I类A级胶
性能项目 | 性能要求 | |
胶 体 性 能 | 抗拉强度（Mpa) | ≥38 |
受拉弹性模量(Mpa) | ≥2.4x103 | |
伸长率（％) | ≥1.5 | |
抗弯强度(Mpa) | ≥50 | |
且不得呈破裂状破坏 | ||
抗压强度 | ≥70 | |
粘 接 能 力 | 钢对钢拉伸抗剪强度标准值(Mpa) | ≥14 |
钢对钢对接粘结抗拉强度(Mpa) | ≥40 | |
钢对钢T冲击剥离长度(mm) | ≤20 | |
钢对C45混凝土的正拉粘结强度（Mpa) | ≥2.5,且为混凝土内聚破坏 | |
不挥发物含量(固体含量)(％) | ≥99 | |
三、应用范围
♦用于加固构件表面底层涂抹。
♦用于加固构件表面缺陷的修补、找平。
♦用于加固构件表面碳纤维、玻璃纤维及其它纤维类片材的浸溃粘贴。
四、施工工艺
♦清理基材表面：对粘接面进行打磨去除表面浮浆及松散层，露出新面并用空压机吹除粉尘，然后用丙酮除去污物。
♦涂刷底胶，根据比例称取所需胶量，进行充分混合。用滚筒或毛刷将混合好的底胶均匀涂抹于混凝土表面.待底胶表干(通常为2小 时)立即进行下一步工序施工。

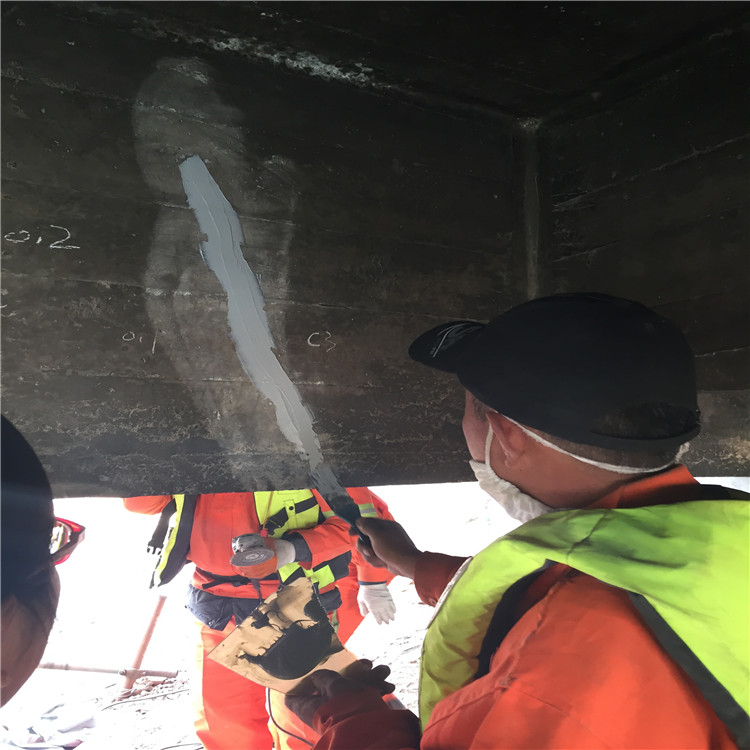

♦基面找平，根据比例称取所需胶量，进行充分混合。将混合好的找平胶用刮刀对存在缺陷的混凝土构件表面进修平，待胶体固化 后，立即进行下一步工序施工。
♦粘贴碳纤维片材，按设计要求裁剪碳纤维布。根据比例称取所需胶量，进行充分混合。将混合好的浸溃胶均匀涂抹于所要粘贴的部位并 粘贴碳纤维布。在搭接、拐角处可适当多涂些胶。用光滑的滚筒顺纤维方向多次滚压.挤除气泡使RJ浸渍胶充分浸透碳纤维布.滚压 时不得损伤碳纤维布。多层粘贴重复上述步骤.在*后一层碳纤维布的表面均匀涂抹一层浸渍胶。
♦参考用量：RJ改性环氧树脂碳纤维胶：0.6〜0.8kg/m2常温条件：按重量比为：甲：乙=3 : 1
五、包装贮存
本产品采用铁桶包装；甲组分为21Kg/桶，乙组分为7Kg/桶
储存期：12个月
