DL/T 5193-2004《环氧树脂砂浆技术规程》核心内容解读
DL/T 5193-2004是我国电力行业的专项技术规程，由国家发展和改革委员会发布，2004年6月1日实施，专门针对环氧树脂砂浆的制备、工程应用和质量检验作出统一技术规定，是水利水电工程中环氧树脂砂浆应用的核心技术依据，也广泛应用于各类混凝土结构缺陷修补、加固补强等场景。
一、定位与适用范围
该规程是为规范环氧树脂砂浆在水利水电工程中的应用编制，适用于水利水电工程混凝土表层缺陷修补、裂缝处理、结构粘接补强等场景中环氧树脂砂浆的设计、施工和质量检验，也可为其他行业建筑工程中环氧树脂砂浆的应用提供技术参考。
二、核心技术内容
1. 原材料技术要求
规程对环氧树脂砂浆的各组份原材料提出了明确性能要求：

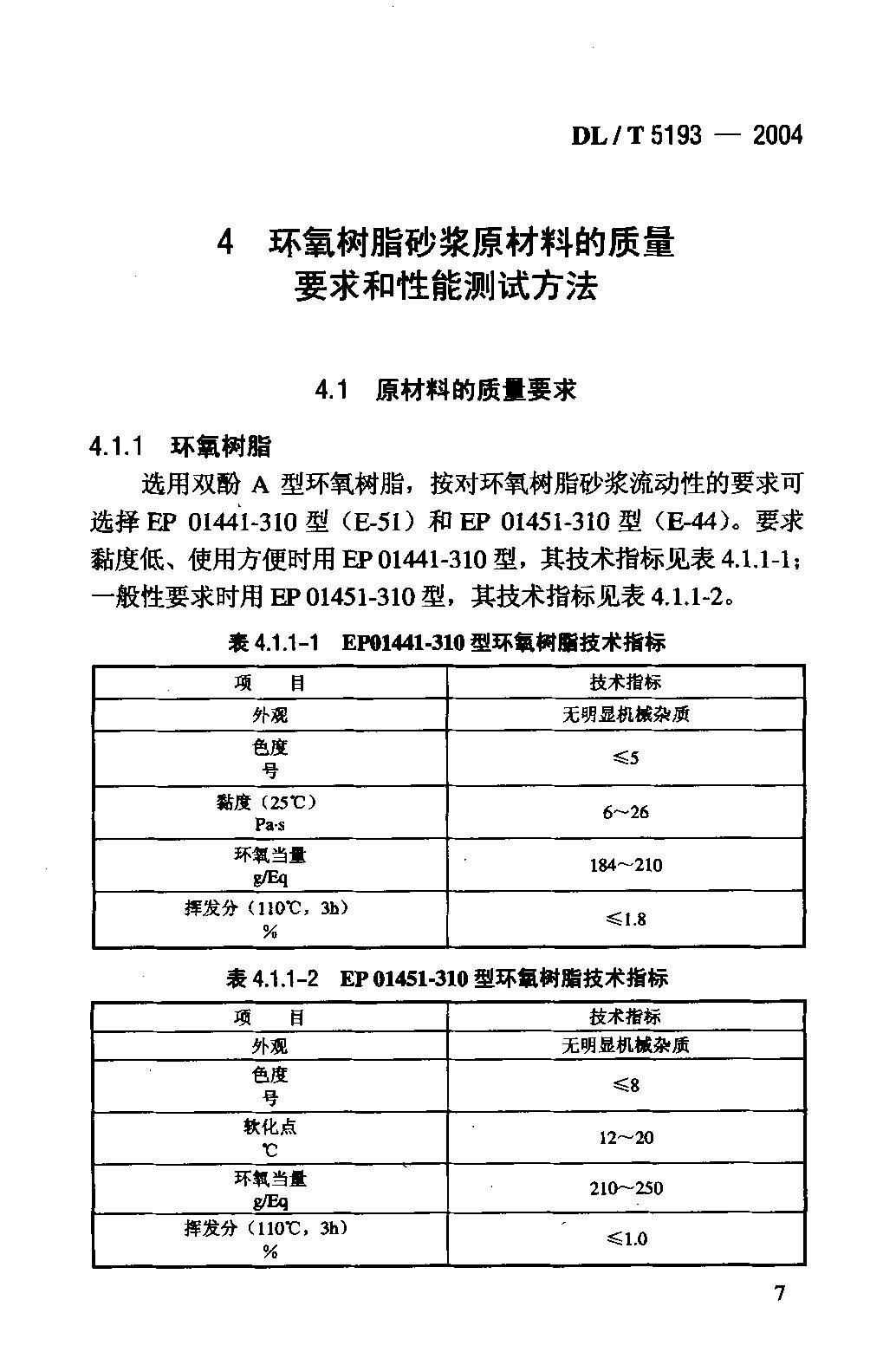

· 环氧树脂：明确了环氧值、粘度、外观等指标要求，要求选用性能稳定、符合工程需求的环氧树脂牌号；
· 固化剂、稀释剂：对不同类型固化剂的适用场景、性能指标作出规定，要求固化剂与环氧树脂匹配，满足力学性能和耐久性要求；
· 骨料：要求骨料质地坚硬、干燥、清洁，对骨料的级配、含泥量等指标提出限制，保障砂浆强度和工作性。
2. 环氧树脂砂浆性能指标
按使用场景不同，明确了不同用途环氧树脂砂浆的必测性能指标，包括抗压强度、抗拉强度、粘结强度、弹性模量等，要求环氧树脂砂浆的力学性能和粘结性能必须满足设计要求，与旧混凝土的粘结强度不低于混凝土本身的强度，保障修补加固的整体性。
3. 配合比设计
规定了环氧树脂砂浆配合比设计的基本原则：需要根据工程使用要求、施工条件、环境温度等因素通过试验确定配合比，明确了环氧树脂、固化剂、骨料各组份的大致参考比例范围，要求配合比设计必须兼顾工作性、力学性能和耐久性。
4. 施工工艺要求
对环氧树脂砂浆施工的各环节提出明确要求：
· 基层处理：要求基层混凝土表面必须清洁、干燥、无松散浮渣，需对基层进行打磨、清理，保障粘结效果；
· 配制工艺：明确各组份的称量、搅拌顺序和搅拌要求，要求配制过程严格计量，搅拌均匀，避免因配比不准或搅拌不均影响性能；
· 施工与养护：对涂布、浇筑、养护的环境温度、养护时间作出规定，要求施工环境温度宜控制在15~30℃，低温环境需采取升温措施，养护期间不得受力扰动，保障砂浆完全固化。
5. 质量检验
明确了环氧树脂砂浆施工质量的检验项目和检验方法：要求施工过程中按规定制作试块检验力学性能，完工后检查外观质量，不得出现开裂、空鼓、脱落等缺陷，粘结质量需符合设计要求。
三、应用价值
1. 填补专项标准空白：在规程出台前，环氧树脂砂浆的应用缺乏统一行业标准，该规程明确了技术要求，规范了环氧树脂砂浆在水利水电工程中的应用，保障了修补加固工程质量。
2. 保障工程耐久性：明确的原材料和性能要求，保障了环氧树脂砂浆的力学性能和抗渗、耐腐蚀性能，有效提升了混凝土缺陷修补、加固工程的耐久性，延长结构使用寿命。
四、使用注意事项
· 该规程为电力行业标准，在其他建筑工程领域应用时，需结合对应行业的规范要求配合使用；
· 环氧树脂砂浆施工对环境温度、湿度敏感，施工过程需严格控制环境条件，避免在低温、高湿环境下施工，保障施工质量；
· 环氧树脂及部分固化剂存在一定挥发性，施工过程需做好通风和劳动防护。
该规程自实施以来，为水利水电及其他行业混凝土缺陷修补、加固工程中环氧树脂砂浆的应用提供了清晰的技术依据，保障了这类特种砂浆的应用质量。
